如何避免玻璃鋼化爐加工出有缺陷的玻璃
在生產(chǎn)中，當(dāng)玻璃鋼化爐需要加熱形狀接近正方形的玻璃時，建議采用低溫長時間的加熱方式。這是因為玻璃在加熱爐內(nèi)的吸熱過程是從玻璃的邊部向中間逐漸傳遞的。如果加熱時間短，將會造成玻璃中間部位吸熱不夠，一種情況是出爐后炸裂，一種情況就是鋼化后玻璃彎曲呈球面狀。
對于剛進玻璃鋼化爐的玻璃板容易產(chǎn)生的缺陷及糾正的辦法是哪些?接著我們就一起討論分析。

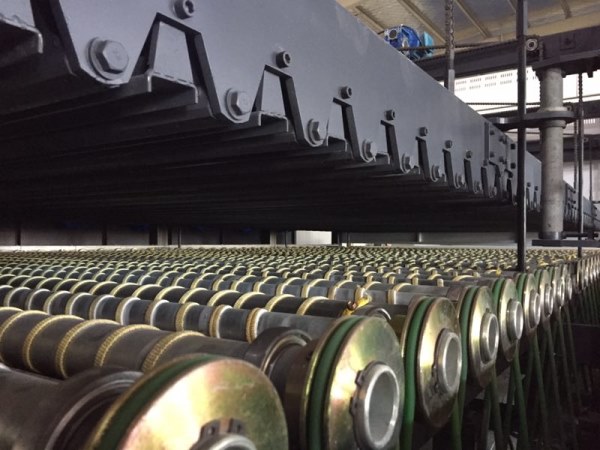

由于和輥道接觸的原因，玻璃下表面膨脹速度大于上表面，玻璃會出現(xiàn)向上彎曲變形，玻璃板的四周懸空而只有中間部位接觸輥道，造成接觸輥道部位的玻璃升溫快于懸空部位，四周懸空部分要等到玻璃板完全軟化后才會接觸輥道繼續(xù)吸熱，而此時玻璃板中間部位的熱量已遠遠大于玻璃的邊部，這就造成玻璃板中間部位由于溫度過高而嚴(yán)重變形，從而形成光畸變。
此時，就應(yīng)適當(dāng)開大玻璃鋼化爐上部對流風(fēng)機轉(zhuǎn)速或調(diào)節(jié)上下爐溫，讓玻璃在加熱爐內(nèi)能迅速展平來糾正此問題。
至于玻璃鋼化爐溫度的設(shè)定基本原則是，要鋼化的玻璃越薄，所需的溫度就越高，玻璃越厚，所需的溫度就越低，各種厚度的玻璃都有一定的升溫速度。
以上便是洛陽申誠玻璃技術(shù)有限公司為大家整理的相關(guān)訊息了，如有需求或疑問，歡迎咨詢：187-3797-1827、189-3900-8535!
文章內(nèi)容來源于玻璃鋼化爐價格：http://www.skyfj.net
免責(zé)聲明：本站部分圖片和文字來源于網(wǎng)絡(luò)收集整理，僅供學(xué)習(xí)交流，版權(quán)歸原作者所有，并不代表我站觀點。本站將不承擔(dān)任何法律責(zé)任，如果有侵犯到您的權(quán)利，請及時聯(lián)系我們刪除。
- 上一篇：如何挑選玻璃鋼化爐的配件
- 下一篇：怎樣選擇玻璃鋼化爐設(shè)備
電話
微信
留言
